BF45 Kristalex 3100 水白芳香纯单体树脂热熔胶密封胶增粘剂

BF‑45 Kristalex™3100 烃树脂

一、产品简介

BF‑45 Kristalex™3100烃树脂（原伊士曼，现Synthomer），属于高纯度单体聚合型水白色芳香烃增粘树脂，CAS：9011‑11‑4。本品由精制芳香单体聚合而成，低分子量、非极性热塑性颗粒树脂，初始水白、耐黄变、热稳定性优异，熔体流动性好；在SBC苯乙烯嵌段体系中优先和硬段结合，提升内聚力而不破坏初粘性，与EVA、SBS、SIS、SEBS、橡胶、醇酸树脂、蜡类拥有***相容性，广泛用于低色号热熔胶、压敏胶、胶带、卫生胶、密封胶、涂料油墨、TPE改性等领域，是高品质透明胶黏剂配方常用增粘原料。

二、产品参数

检测项目	技术参数
产品货号	BF‑45
商品名称	Kristalex™3100 烃树脂
化学类型	纯单体芳香烃树脂

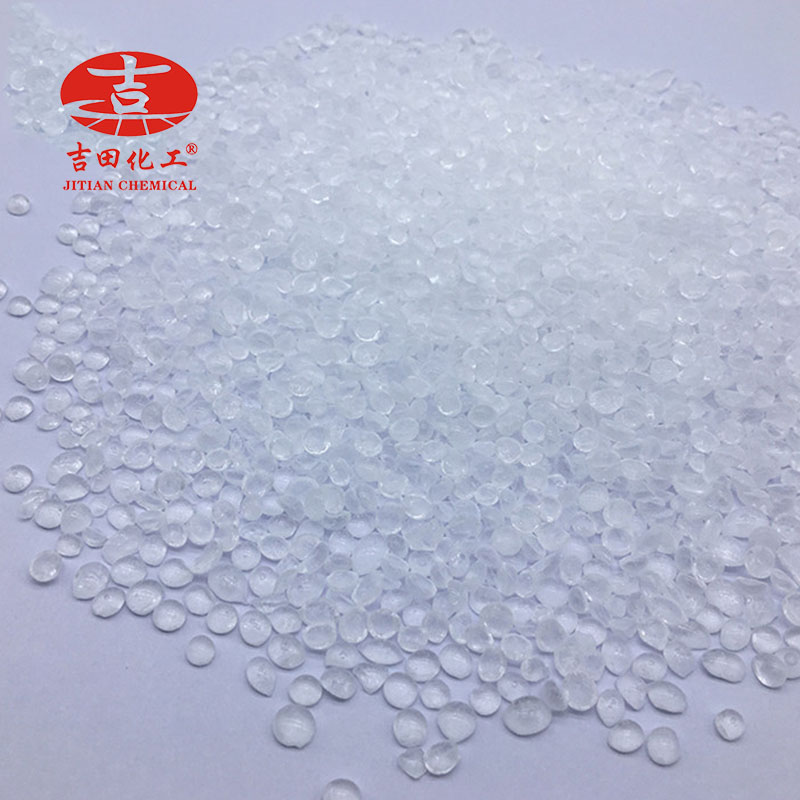

外观形态	水白色透明颗粒
环球软化点	100 ℃（ASTM E‑28）
黄度指数YI	≤6（50%甲苯溶液）
数均分子量 Mn	750 g/mol
重均分子量 Mw	1470 g/mol
密度（25℃）	1.08 g/cm³
玻璃化温度Tg	53 ℃
闪点	178℃
熔体粘度@150℃	10 poise
溶解性	可溶于甲苯、二甲苯、酯类、酮类、矿物油；不溶于水、低级醇
典型基材相容性	EVA、SBS、SIS、SEBS、天然橡胶、醇酸、蜡类、TPE弹性体
包装规格	22.7KG/纸袋
储存条件	15‑30℃阴凉干燥通风，防潮避光存放
原装保质期	24个月

三、产品特点

1、水白色低色，耐黄变性好，初始颜色极浅，高温熔融加工不易变色，适合高透明、浅色胶黏剂配方，成品外观通透美观；
2、SBS/SIS体系专用补强增粘：优先和苯乙烯硬段相结合，显著提升胶层内聚力、耐热持粘，同时保留良好初粘力，平衡粘性与内聚强度，解决压敏胶容易脱胶、拉丝问题；
3、热稳定性能优异，高温熔融黏度低，熔体流动性好，可以降低热熔胶整体加工粘度，改善涂布工艺性，减少高温分解冒烟、气味大等弊病；
4、相容性范围宽，和低VA含量EVA、苯乙烯弹性体、橡胶、蜡、醇酸树脂均可良好共混，配方调试灵活，可搭配其他增粘树脂复配使用；
5、低温性能优良，添加之后胶层不易脆裂，提升热熔胶低温抗开裂能力，适合寒冷环境工况使用；
6、低气味、低VOC倾向，单体纯度高，小分子杂质少，可以用于低气味卫生胶、包装胶等环保方向配方；
7、颗粒形态投料方便，流动性好不易结块，投料、输送、熔融工序操作便捷；
8、部分合规食品接触等级，满足多项FDA相关规范（实际应用需要单独合规确认），可用于间接食品包装胶黏剂。

四、产品应用

1、SBS/SIS压敏胶：透明胶带、标签胶、保护膜、工业压敏胶，提升内聚力、耐高温持粘；
2、EVA热熔胶：包装热熔胶、书本装订胶、家具封边胶，改善流动性、降低色泽；
3、卫生制品胶黏剂：纸尿裤、卫生巾结构胶，低气味浅色热熔胶配方；
4、建筑密封胶、填缝胶：弹性密封体系，提高附着力与内聚强度；
5、涂料与油墨：醇溶性、溶剂型涂料、油墨改性树脂，提升附着力与硬度；
6、TPE、TPR弹性体改性：调节硬度、改善加工流动性、提升基材粘结性能；
7、特种热熔胶：汽车内饰胶、地毯胶、工艺饰品胶等浅色高品质胶黏剂。

五、使用说明

1、参考添加量（质量分数，根据配方体系调整）

SBC苯乙烯弹性体压敏胶：15‑40 %
EVA基热熔胶：10‑30 %
TPE弹性改性：5‑20 %
溶剂型涂料油墨：3‑15 %

2、标准加工工艺

工艺一：热熔釜熔融共混（热熔胶）

1、反应釜升温至130‑160℃，先投入基础聚合物EVA/SBS充分熔融；
2、分批投入BF‑45 Kristalex™3100烃树脂、蜡类、抗氧剂；
3、140‑160℃保温搅拌直至体系完全透明均一；
4、真空脱泡后过滤，出料、冷却造粒或者直接涂布。

工艺二：溶剂溶解（涂料油墨）

1、向搅拌罐加入甲苯、二甲苯或者复合溶剂；
2、缓慢投入树脂颗粒，常温‑60℃低速搅拌，直至完全溶解透明；
3、复配其他树脂助剂，过滤后备用。

3、体系配伍说明

本品非极性，可以搭配萜烯树脂、C5石油树脂、松香酯复配；添加适量抗氧剂，可以进一步提升高温加工抗黄变效果；不建议直接添加于强极性水性体系，需要搭配乳化工艺。

4、适配加工设备

热熔反应釜、双螺杆挤出机、搅拌溶解罐、涂布机、造粒设备。

六、包装、储存与保质期

1、包装规格：22.7KG防潮牛皮纸袋包装；
2、储存条件：存放于15‑30℃干燥通风库房，避光防潮，远离热源，高温环境容易软化结块；堆码高度不宜过高，防止重压结团；
3、保质期：原装未开封密封条件24个月；开封后尽快用完，袋口做好密封防潮。

七、注意事项

1、加工温度建议不要长期超过180℃，高温下树脂有可能发生热降解，造成颜色加深、气味升高；
2、虽然具备FDA相关合规基础，本产品不等于食品级原料，直接食品接触场景必须单独做合规验证；
3、颗粒避免受潮，受潮结块物料建议单独熔融检查透明度，确认合格后再投料；
4、在SIS/SBS配方中，添加量过高有可能造成初粘性下降，需要平衡初粘‑内聚‑持粘三者关系；
5、车间熔融操作保持通风，避免长时间吸入树脂高温挥发物；
6、与强氧化剂分开存放，防止发生氧化变色；
7、不同基材相容性差异较大，更换聚合物基体前务必先做小试；
8、全新胶黏剂、涂料配方正式量产前，必须完成小样试验，检测颜色、粘性、耐热、低温性能合格再投产。

在线表单
